型號 Z61Y-160
品牌
廠商性質 生產商
所在地 常州市

在線詢價收藏產品加入對比

更新時間：2017-02-27 11:25:05瀏覽次數：527

聯系我們時請說明是食品機械設備網上看到的信息，謝謝!

聯系方式：黃偉查看聯系方式

常州北澤閥門有限公司

經營模式：生產廠家

商鋪產品：26條

所在地區：江蘇常州市

注冊時間：2017-02-14

最近登錄：2017-09-23

產品分類 品牌分類

暫無信息

聯系我們

聯 系人：: 黃偉

商鋪網址：: http://www.n5uizh17.cn/st170829/

公司地址：: 江蘇省常州市新北區創業西路

技術文章

平板閘閥的選型選用與適用場合

產品簡介

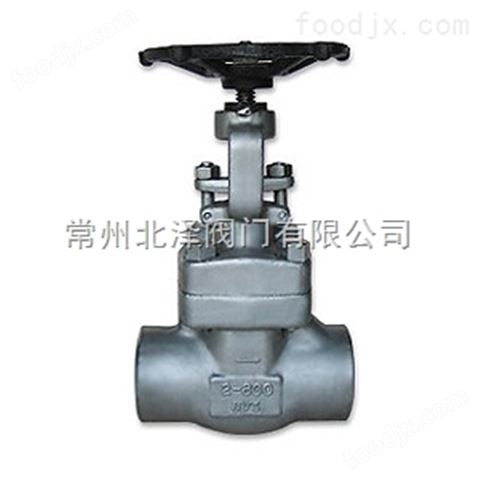

Z61Y-160承插焊鍛鋼閘閥產品是北澤閥門生產的鍛鋼閘閥有三種閥蓋設計形式。*種是螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片（316夾柔性石墨制造）密封?？蛻粲刑厥庖髸r也可采用金屬環連接。

詳細介紹

一、 Z61Y-160承插焊鍛鋼閘閥產品概述

北澤閥門生產的鍛鋼閘閥有三種閥蓋設計形式。*種是螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片 (316夾柔性石墨制造)密封?？蛻粲刑厥庖髸r也可采用金屬環連接。第二種設計形式是焊接式閥蓋，按這種設計形式的閥門，其閥體與閥蓋用螺紋連接，全焊密封?？蛻粲刑厥庖髸r也可采用全焊逶連接。第三種是壓力自緊式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺紋連接，內壓自密封環密封。

二、 Z61Y-160承插焊鍛鋼閘閥設計結構

閘閥的設計與 APl602，BS5352和ASME B16.34。檢驗與測試按APl598，標記按MSS-SP-25。

■采用以下結構：

全徑或縮徑
明桿支架式
自定心壓板壓套式
螺栓連接、纏繞墊片密封式閥蓋；螺紋連接、全焊密封式閥蓋以及螺紋連接內壓自緊式閥蓋
整體式上密封座
承插端符合
螺紋連接端 (NPT)符合ANSI／ASME B1.20.1

鍛鋼閘閥 800lb

三、 Z61Y-160標準材質說明

序號NO．	零件名稱	CS to ASTM	AS to ASTM	SS to ASTM
序號NO．	Part Name	TypeAl05	TypeF22	TypeF304(L)	TypeF316(L)
l	閥體	A105	A182F22	A1 82 F304(L)	A182 F316(L)
2	閥座	A276420	A276304	A276 304(L)	A276 316(L)
3	閘板	A276 430&410	A182F304	A182 F304(L)	A182 F316(L)
4	閥桿	A182 F6	A182F304	A182 F304(L)	A182 F316m、
5	墊片	316夾柔性石墨		316夾SS+PTFE
6	閥蓋	A105	A182F22	A182 F304(L)	A182 F316(L)
7	閥蓋螺栓	A19387	A193816	A19388	A19388M
8	圓柱銷	A276420		A182 F304
9	填料壓套	A276410		A182 F304(L)	A182 F316(L)
10	活節螺栓	A19387	A193816	A19388	A19388M
11	填料壓板	A105	A182F11	A182 F304(L)	A182 F316(L)
12	螺母	A1942H	A1944	A1948	A194 8M
13	閥桿螺母	A276420
14	鎖緊螺母	A1942H	A1944	A1948	A1948M
15	銘牌	SS
16	手輪	A197
17	潤滑墊片	A473 431
18	填料	柔性石墨		PTFE
適用介質		水、蒸汽、油品等	水、蒸汽、油品等	化學品等
適用溫度		-29℃～425℃	-29℃～550℃	-29℃～180℃

注意：客戶需求的其他材質也可采用。密封面材料配對由客戶內件代號決定。 cs=碳鋼；As=合金鋼；Ss=不銹鋼

鍛鋼閘閥 900lb-1500lb

■標準材質明細表：

序號	零件名稱	CS to ASTM	AS to ASTM	SS to ASTM
NO．	Part Name	TypeAl05	Type F22	Type F304(L)	Type F316(L)
l	閥體	A105	A182 F22	A1 82 F304(L)	A182 F316fL)
2	閥座	A276420	A276 304	A276 304fL、	A276 316(L)
3	閘板	A276 430&410	A182 F304	A182 F304(L)	A182 F316(L)
4	閥桿	A182 F6	A182 F304	A182 F304(L)	A182 F316(L)
5	墊片	316夾柔性石墨		316夾SS+PTFE
6	閥蓋	A105	A182F22	Al 82 F304(L)	A182 F316(L)
7	閥蓋螺栓	A19387	A193816	A19388	A19388M
8	圓柱銷	A276420		A1 82 304
9	填料壓套	A276410		A182 F304(L)	Al 82 F316(L)
10	活節螺栓	A19387	A193 B16	A193 B8	A19388M
1l	填料壓板	A105	A182 F11	A182 F304(L)	A182 F316(L)
l2	螺母	A1942H	A1944	A194 8	A194 8M
l3	閥桿螺母	A276 420
14	鎖緊螺母	A1942H	A1944	A194 8	A194 8M
l5	銘牌	SS
l6	手輪	A197
l7	潤滑墊片	A47343l
18	填料	柔性石墨		PTFE
適用介質		水、蒸汽、油品等		化學品等
適用溫度		-29℃～425℃	-29℃～550℃	-29℃～180℃

注意：客戶需求的其他材質也可采用。密封面材料配對由客戶內件代號決定。 cs=碳鋼；As=合金鋼；ss=不銹鋼

■尺寸和重量：

NPS		縮徑	3/8	1/2	3/4	1	1 1/4	1 1/2	2	/
NPS		全徑	/	3/8	1/2	3/4	1	1 1/4	1 1/2	2
L			92	111	11l	120	l20	140	l78	2l0
H(開0PEN)			169	197	197	236	246	283	330	354
W			100	125	125	160	160	l80	200	240
重量	螺栓式		2.5	4.3	4.2	6.6	8.8	12.5	17.2	23.5
Weights	焊接式		2.4	4.2	4.0	6.3	8.7	12.1	17.2	22.0

自密封鍛鋼閘閥900lb-2500lb

■標準材質明細表:

序號	零件名稱	CS to ASTM	AS to ASTM	SS to ASTM
序號	零件名稱	TypeAl05	TypeF22	Type F304(L)	Type F316(L)
1	閥體	A105	A182 F22	Al82 F304(L)	A182 F316(L)
2	閥座	A276420	A276 304	A276 304(L)	A276 316(L)
3	閘板	A270430&410	A182 F304	A182 F304(L)	A182 F316(L)
4	閥桿	A182 F6	A182 F304	A182 F304(L)	A182 F316(L)
5	密封座	A105	A182 F304	A182 F304(L)	A182 F316(L)
6	密封環	A276 304L			A276 316(L)
7	閥蓋	A105	A182 F22	A182 F304(L)	A182 F316(L)
8	活節螺栓	A19387 A193 B16		A19388 A193 B8M
9	圓柱銷	A276 F420		A182 F304(L)
10	填料	柔性石墨 Flexible Graphite		PTFE
11	提升螺母	A194 2H	A194 4	A194 8	A194 8M
l2	填料壓套	A276 F420		A182 F304
13	填料壓板	A216 WCB		A351 CF8
14	螺母	A194 2H	A194 4	A194 8	A194 8M
l5	閥桿螺母	A276-410
l6	軸承壓蓋	A194 2H	A194 4	A194 8	A194 8M
17	手輪	A197
l8	鎖緊螺母	A194 2H	A194 4	A194 8	A194 8M
l9	黃銅油環	BFass
適用介質		水、蒸汽、油品等	水、蒸汽、油品等	化學品等
適用溫度		-29℃～425℃	-29℃～550℃	-29℃～180℃

注意：客房需求的其它材質也可采用。密封面材料配對由客戶內件代號決定。CS=碳鋼；AS＝合金鋼；SS＝不銹鋼

■尺寸和重量

NPS			1/2″	3/4″	1″	1 1/4″	1 1/2″	2″
L	900-l500Lb		140	140	140	178	178	2l6
L	2500Lb		186	186	l86	232	232	279
H(開0PEN)			321	321	321	380	4l4	502
W			160	160	l80	200	250	280
重量		900-1500Lb	ll 5	10.8	1O.5	19.6	21.0	55 4
重量		2500Lb	12.3	11 6	10.8	26.0	28 4	60.0
