流量指示器（以下簡稱指示器）是顯示變壓器強迫油循環冷卻系統內油流量變化的裝置。用來監視強油循環冷卻系統的油泵運行情況，如油泵轉向是否正確，閥門是否開啟，管路是否有堵塞等情況，當油流量達到動作油流量或減少到返回油流量時均能發出報警信號。

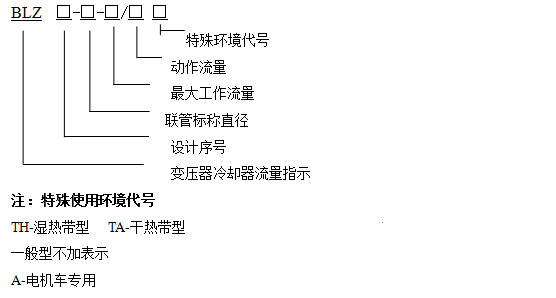

 型號的組成及其代表意義

使用條件

1、周圍環境溫度：-30～＋40℃；

2、相對溫度：當空氣溫度為＋25℃時，相對溫度不大于90%；

3、無劇烈震動和顛簸的場所；

4、變壓器冷卻系統的油流量參數與指示器的流量參數（即動作特性）應相符合。

主要結構及工作原理

指示器主要由表盤4和指針3構成的顯示部分，凸輪2和微動開關1構成的信號開關部分，動板9、傳動軸8、復位渦卷彈簧6和調整盤7構成的傳動部分，以及耦合磁鋼5組成，如圖1所示。


工作原理

 當變壓器冷卻系統的油泵啟動后就有油流循環，油流量達到動作油流量以上的時沖動指示器的動板旋轉到zui終位置，通過磁鋼的耦合作用帶動指示部分同步轉動，指針指到流動位置，微動開關常開接點閉合發出正常工作信號。當油流量減少到返回油流量（或達不到動作油流量）時，動板借助復位渦卷彈簧的作用動板返回，使微動開關的常開接點打開，常閉接點閉合發出故障信號。

主要規格及技術參數

指示器的外形及尺寸

指示器的安裝與調試

指示器的安裝

1、指示器的安裝尺寸如圖2和表2所示。指示器應安裝在變壓器冷卻回路上，一般安裝在油泵的出油口或進油口上。

2、指示器安裝時必須保證動板與流速相符，即動板靜止位置時越前流速

     15°～30°，動板動作位置時滯后流速15°～30°，以保證動作狀態的穩定性

3、出線端子接線如圖3所示。

指示器的調整

1指示器在出廠前已在流量設備(http://www.chemdrug。。ｃｏｍ/sell/22/)上將報警點調整好，用戶在一般情況下請不要任意調整。

2指示器在安裝前應檢查在儲存和運輸過程中是否提壞和銹蝕，動板及傳動部分應轉動靈活無卡滯現象。

3指示器在安裝前應檢查引線、出線端子和微動開關絕緣性能是否良好。

4當油回路中實際油流量小于繼電器規定的動作特性流量時（規格不符者不能調整），可將指示器從管路上卸下，表盤向下放置平穩，并做好調整盤的原始裝配位置標記，松開固定調整盤用的四只M5螺栓，將調整盤逆時針適當旋轉一定角度，整個調整過程中一定要用手把住調整盤，以防因渦卷彈簧扭力而滑脫，調整完成后裝好各拆卸件。

保養

指示器在運行中應每年檢查一次引線和微動開關絕緣性能是否良好，密封墊圈是否需要換。

說明：定貨時應注明產品型號、聯管標稱直徑zui大工作流量、動作流量、安裝法蘭面至輸油管中心距（即L1尺寸）、油流方向（如流向從左右或從上至下）。
